监控室

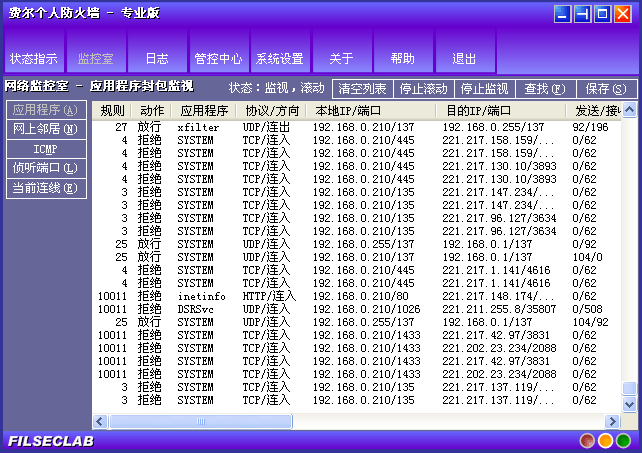

监控室用来实时监控网络活动，它包括应用程序监控、网上邻居监控、ICMP监控、侦听端口监控和 当前连线监控。画面如下：


点击看大图

操作

在列表上点击右键将弹出一个弹出菜单，此菜单中包括对此列表的所有操作。关于弹出菜单的详细 介绍请参考 这里。

双击监控记录，将弹出属性对话框，属性对话框可以显示应用程序和封包的各种属性信息，关于详 细说明请参考 这里。

字段介绍

  • 规则： 匹配的规则编号，此封包的管制动作就是来自此规则。只有效于 应用程序、网上邻居 和 ICMP 监控
  • 动作： 管制动作，可以是 放行、拒绝、询问、侦听或过滤
  • 应用程序： 应用程序的文件名
  • PID： 进程ID，只有效于侦听端口监控
  • 协议： 协议，可以是 TCP, UDP, ICMP, HTTP, FTP, TELNET, POP3, SMTP, NNTP
  • 方向： 连线方向，可以是 连入 或 连出。注意：这个连线方向指的不是发送和接收，而是决定于连线的发起者。比如：A 要求连接到 B，B 接受请求并建立连线，则此连线方向为 A -> B，即使 B 向 A 发送数据，但连线方向仍然是 A -> B
  • 本地 IP： 本地 IP 地址
  • 本地主机： 本地主机名称，只有效于网上邻居监控
  • 本地端口： 本地端口
  • 侦听端口： 侦听端口，只有效于侦听端口监控
  • 远端 IP： 远端 IP 地址
  • 远端主机： 远端主机名称，只有效于网上邻居监控
  • 远端端口： 远端端口
  • 状态： 可以是 SEND, RECV 或 RDSD. SEND 代表发送，RECV 代表接收，RDSD 代表既有发送也有接收。只有效于网上邻居和 ICMP 监控
  • 发送： 出流量，发送的字节数
  • 接受： 进流量，接受的字节数
  • 流量： 发送或接收的字节数。只有效于 ICMP 监控
  • 时间： 封包被捕获的时间
  • 开始时间： 连线建立时间或侦听端口创建时间，只有效于侦听端口监控和当前连线监控
  • 描述： 封包的扩展描述信息，关于详细说明请参考下一节
  • 完整路径： 应用程序的完整路径和文件名

    描述说明

  • SEND： 此封包为发送的数据包
  • RECV： 此封包为接收的数据包
  • RDSD： 此连线即发送又接收了数据包
  • RT： 规则类型编号，含义是： 6 和 10 代表应用程序规则； 7 代表网站规则； 8 代表网上邻居规则； 9 代表 ICMP 规则
  • ACK, SYN, PSH, FIN, RST, URG： 是 TCP 协议的选项，一般用户不用理会这些信息，专业人士可以参考 RFC793 查看关于选项的详细说明
  • No.： 规则编号和类型
  • ICMP： ICMP 说明，一般用户不用理会这些信息，专业人士可以参考 RFC777 查看详细说明
  • URL： 网站地址，如果访问了某些网站，描述中将记录下此网站的地址
